一、技術要求
1、實驗項目：（共計73項實驗）
1）平面連桿機構14種
2）凸輪機構7種
3）定軸齒輪機構2種
4）2K-H周轉輪系1種
5）擺線針輪機構1種
6）棘輪機構4種
7）槽輪機構2種
8）不完全齒輪間歇運動機構1種
9）漸開線齒輪機構系列實驗
①漸開線形成演示實驗（4項）
②范成法漸開線生成實驗(范成法漸開線齒廓形成實驗）（6項）
③漸開線直齒圓柱齒輪幾何參數測定實驗：
a）標準直齒圓柱齒輪幾何參數測定實驗（8項）
b）正變位直齒圓柱齒輪幾何參數測定實驗（8項）
c）負變位直齒圓柱齒輪幾何參數測定實驗（8項）
d）漸開線直齒圓柱齒輪傳動嚙合參數測定實驗（4項）
10）確定孔與軸的配合類型及基準制，選擇加工精度等級
11）測繪零部件圖及裝配圖
12）擬定零件加工工藝路線及裝配工藝過程
2、基本結構

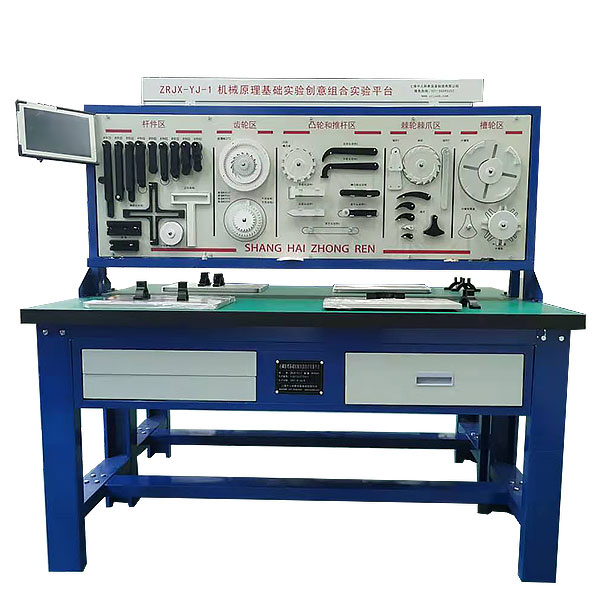

實驗臺配置實驗桌，主要零部件掛在實訓桌上的繪制圖形和標注名稱的存放架上，學生動手拼裝時在實訓桌上進行。實驗臺由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊、漸開線形成模塊、齒廓形成儀模塊、漸開線齒輪及其嚙合參數測定模塊等組成。
A、該工作臺采用單面臺式結構，上置10吋平板顯示器1臺，可顯示操作各機構搭接拆裝過程和使用方法，方便學生觀看。
3、主要功能
實驗臺能夠拼裝30多種平面機構，還能學習培訓《機械原理》課程“齒輪機構”一章中的漸開線的形成、特性，漸開線齒輪各部分的名稱和尺寸，直齒圓柱齒輪公法線長度，一對漸開線齒輪的嚙合傳動，漸開線齒輪傳動的重合度，漸開線齒輪的加工，漸開線齒輪的根切現象，用標準齒條型刀具切制標準齒輪而不發生根切的最少齒數，齒輪的變位原理，避免根切的最小變位系數，變位齒輪的幾何尺寸，變位齒輪傳動等14節的教學內容。
實驗臺配置實驗桌，主要零部件掛在實訓桌上的掛架上，學生動手拼裝時在實訓桌上進行；是一個集原理、設計、機械制造、裝配及工藝檢測等各知識訓練于一體的綜合實驗臺。
4、技術參數
1）工作臺模塊由工作臺桌、掛板組成工作臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。平面機構存放架：長1600mm、高600mm，零部件分五個單元配掛齒輪機構存放架：長1600mm、高600mm，零部件分四個單元配掛。主要零部件掛在掛板上;實訓桌、掛板和掛架采用優質冷作鋼板經鈑金加工而成。
2）機構零部件模塊：由鋁合金制而成分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
3）機架模塊：由演示板組件、搖把組件組成
4）標準件模塊
5）工量具模塊
6）漸開線形成模塊
7）齒廓形成儀模塊
8）漸開線齒輪及其嚙合參數測定模塊
5、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分數以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
