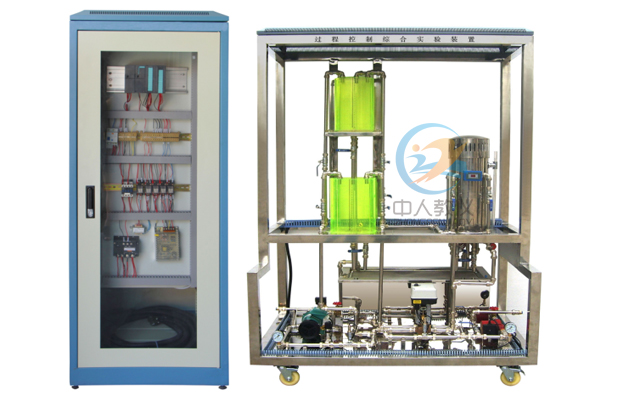

ZRGCK-68B高級過程控制綜合實驗裝置
一、概述：過程控制實訓裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
二、產品結構與特點：
2、設備特點：
（1）、分體式設計，模塊化組裝式結構，容易組成不同控制系統。
（2）、二水箱配置；雙路供水系統。
（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統
A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
（9）、電源保護措施
A、加有電流型漏電保護器。
B、三相電源加有保險管，防止斷路。
（10）、電源啟停控制方式；
采用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、技術參數與要求:
1.電源：AC220V±5% 50 Hz。
2.環境濕度：≤90%（40℃）。
3.被控對象外形尺寸：長×寬×高＝1200 mm×800 mm×1850 mm。
4.控制柜尺寸：長×寬×高＝800 mm×600 mm×1700 mm。
5.額定功率：≤3.5KW
6.安全保護措施：具有接地、短路保護功能，安全性符合相關的國標標準。
四、系統配置
| 執 行 機 構 | ||||
| 名稱 | 單位 | 數量 | 主要參數 | 型號 |
| 智能電動調節閥 | 只 | 1 | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC(美國) | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
| 水泵磁力泵 | 臺 | 1 | 無泄漏，低噪音，二相220VAC，250W。 | |
| 水泵磁力泵 | 臺 | 1 | 無泄漏，低噪音，三相220VAC，250W。 | WB50/025 |
| 小型變頻器 | 只 | 1 |
輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw； 輸出頻率變化范圍：0-250Hz，實際應用設定為50/60Hz； 信號輸入：4-20mADC。 |
FR-D720 |
| 觸摸屏 | 只 | 1 | 5.7寸，分辨率800 | TP177B |
| 溫度控制模塊 | 套 | 1 | 全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 | 自行設計性能可靠安全 |
| 加熱環 | 只 | 1 | 功率：1800W，220VAC。 | |
| 傳 感 變 送 器 | ||||
| 擴散硅壓力（液位）變送器 | 只 | 2 | 進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 | DYK73 |
| 壓力變送器 | 只 | 1 | 進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 | |
| Pt100溫度傳感器及溫度變送器 | 套 | 1 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。 | Pt100 |
| 渦輪流量計及流量變送器 | 套 | 2 | （1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。 | LWGYA-10 |
| 控 制 單 元 | ||||
| CPU帶以太網通訊模塊 | 套 | 1 | 主控單元 | 6ES7 315-2EH14-0AB0 |
| 電源模塊 | 套 | 2 | 工作電源 | PS5A |
| 基板 | 塊 | 1 | 安裝機架 | 6ES7 3901AE80-0AA0 |
| DI 模塊 | 個 | 1 | 數字量輸入模塊 | 6ES7 321-1BH01-0AA0 |
| DO 模塊 | 個 | 1 | 數字量輸出模塊 | 6ES7 322-8BH01-0AB0 |
| AI 模塊 | 個 | 1 | 模擬量輸入模塊 | 6ES7 331-7KF02-0AB0 |
| AO 模塊 | 個 | 1 | 模擬量輸出模塊 | 6ES7 332-5HD01-0AB0 |
| 交換機 | 個 | 2 | NS105D | |
| 編程電纜 | 條 | 1 | 通訊電纜 | PC/MPI |
| 軟 件 系 統 | ||||
| PLC控制軟件 | 套 | 套 | ||
| 網絡控制軟件 | 套 | 1 | ||
| 其 它 設 備 | |||
| 實驗用淡藍色透明有機玻璃水箱 | 只 | 2 | 二個圓型有機玻璃水箱，厚度8mm，200*200*300 |
| 不銹鋼溫控實驗箱 | 只 | 1 | 由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。 |
| 不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 |
| 儲水箱自動進、排水裝置 | 套 | 1 | 自動進排水減輕實驗老師工作 |
| 管路、擾動系統 | 套 | 1 | |
| 全部不銹鋼管及配件，增加設備的使用壽命。 | 套 | 1 | 外加工 |
| 實驗柜 | 臺 | 1 | 2000mm（高）×800mm（長）×1850mm（寬）；采用全開放式設計，美觀大方，操作維護方便 |
| 實驗臺及實驗架 | 套 | 1 | 外加工800mm（高）×600mm（長）×1700mm（寬） |
五、參考實驗項目：
特性實驗
1、 水箱單容特性實驗
2、 水箱雙容特性實驗
3、 上下水箱雙容特性實驗
4、 電動閥流量特性實驗
5、 變頻器流量特性實驗
6、 溫度特性實驗
7、 壓力特性實驗
單回路控制實驗
1、液位位式控制
2、電動調節閥支路單容液位控制實驗
3、變頻器支路單容液位控制實驗
4、上水箱雙容液位控制實驗
5、上下水箱雙容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
串級控制實驗
1、雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
比值控制實驗
1、 單閉環比值流量控制實驗
2、 隨動流量比值控制實驗
前饋反饋控制實驗
1、下水箱液位流量前饋反饋控制實驗
2、鍋爐內膽溫度流量前饋反饋控制實驗
變頻恒壓供水實訓
工控組態軟件組態控制實訓
