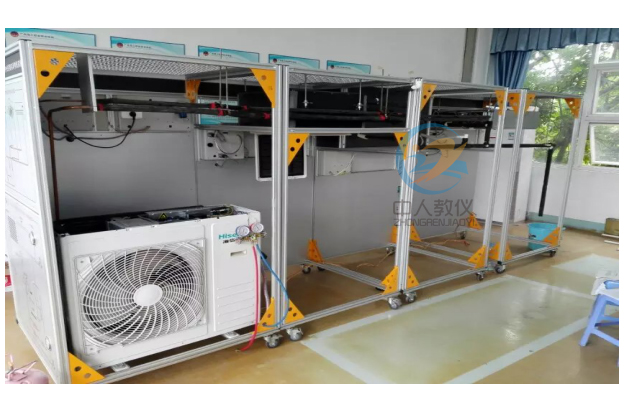

ZRLR-DL空調系統多聯機（可變冷媒制冷劑流量系統）系統實訓裝置

一.產品概述

變制冷劑流量空調系統實訓變制冷劑流量系統（VRV，VariableRefrigerantVolume）空調系統，是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
空調系統多聯機（可變冷媒制冷劑流量系統）系統實訓裝置,變制冷劑流量空調系統實訓

二、主要特色

1，系統采用VRV機組，其特點為質量優、體積小、壓縮機變頻調節。變頻壓縮機可調節范圍位于其額定能力的48%～104%之間，其能量調節須考慮到壓縮機頻率調整所需的時間，由于變頻壓縮機本身的動態特性限制，在調整能量時應小于一定的速度，故調節為分步，分階段調節；而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2，系統終端處理機多樣化：；讓學生了解室內機組的多樣化的結構形式。每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3，系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
操作臺只需交流220V電源即可投入使用，占地面積小，節約用房、減少基建投資。
4，裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5，設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

三、技術參數

     1.電源：三相五線AC380V±10% 50Hz 室外機總電流25A
     2.工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
     3.采用微電腦變頻控制，可以通過總線實現集中控制檢修。
     4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據         曲線等

四、系統組成

VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、送風管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統
配置表1

序號	名稱	技術參數	數量	單位
1	室外機	制冷量：11.2kW；制熱量：12.5kW；電加熱：3.6kW；耗電量：215W；風量：1700m³/h；噪音：42/34 dB/A；機外靜壓：20Pa；電源：380V 3N 50HZ	1	套
1	室內機	制冷量：4.0kW、制熱量：24.5）kW、循環風量：270m3/h、連接方式：喇叭口連接	3	套
2	室外機	制冷量：10.0kW；制熱量：11.2kW；電加熱：3.6kW；耗電量：215W；風量：1500m³/h；噪音：42/34 dB/A；機外靜壓：20Pa；電源：380V 3N 50HZ。	1	套
2	室內機	制冷量：4.0kW、制熱量：4.5kW、循環風量：270m3/h、連接方式：喇叭口連接	3	套
3	室外機	制冷量：12kW；制熱量：13.2kW；電加熱：3.6kW；耗電量：4.28W；風量：2000m³/h；噪音：48/39 dB/A；機外靜壓：30Pa；電源：380V 3N 50HZ。		套
3	室內機	風機盤管式室內機參數：制冷量：7.0kW、制熱量：7.5）kW、循環風量：270m3/h、連接方式：喇叭口連接	3	套
	室外機	多聯機室內機3臺，技術參數：制冷量：22.4kW；制熱量：25.0kW；耗電量(制冷)：5.2kW；耗電量(制熱)：5.5kW；風量：11400m³/h；噪音：60 dB/A；機外靜壓：80Pa；電源：380V 3N 50HZ；	1	套
	室內機	風機盤管式室內機參數：制冷量：4.0kW、制熱量：4.0）kW、循環風量：270m3/h、連接方式：喇叭口連接		套

配置表1

序號	名稱	主要部件、器件及規格	數量	備注
1	模擬房間	長×寬×高為100cm×100cm×215cm 制熱量：2.0）kW、循環風量：270m3/h、連接方式：喇叭口連接	3套
2	室外機組	配置表1	1套
3	測量儀表	耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；	4套
4	扳手	0-300mm	2把
5	螺絲刀	十字	1把
6	內六角扳手	6mm	1把
7	產品使用說明書		1份
8	產品實驗指書		1份
9	溫度儀表	測量范圍：：-40℃～70℃	6
10	手閥	1/4	4
11	中央空調控制器		3
12	檢修軟件		1
13	智能考核系統
14	考核軟件
15	中央空調支架	鋁合金1100MM1100MM2000MM	4套
16	空調流程板	鐵板噴繪面板	4套
17	管道系統		1套
18	分岐器		4套

五，實訓項目

[一]初級工實訓：
1.VRV空調系統認知與操作運行                2.室外機組電氣控制原理基礎知識
3.室內機組電氣控制原理基礎知識（三種內機）   4.制冷系統流程原
5.系統不同工況操作                           6.系統故障模擬設置
[二]中級工實訓：
1.中央空調系統安裝調試              2 .中央空調系統安裝
3.中央空調控制系統安裝              4.中央空調工程調試
5.室外機、室內機的安裝方法與標準    6.管道系統的安裝方法與標準
7.配電與控制系統安裝方法與標準      8工程調試的主要內容、步驟和方法
9.制冷系統常見問題                 10. 配電系統常見問題
11.控制系統常見問題                12.數據采集系統使用、數據分析與診斷
13.制冷工況性能測試                14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
15.實驗二：采暖工況（熱泵）性能測試
[三]電氣考核實訓：
1.常規故障診斷分析                     2. 微電腦故障診斷分析
3. 高壓保護實訓                        4.室內傳感器實訓
5.通信電路實訓                         6. 室內機三通信故障
7.室內機二通信故障                     8. 室內機一通信故障
9.室內二傳感器實訓                     10.室內三傳感器實訓
11.室內機安裝設置實訓                  12.控制面板故障分析
13.減少室內機的的現象分析

★智能多聯機測試控制軟件

1、中央空調測試程序
中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序。可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。
中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。

2監測維修軟件
軟件配有中央空調和空調主機系統轉換，軟件可“手動”或“自動”選取需要監測的機型：
3、顯示界面
參數設置都正確后,就可以對機組進行監測了,始監測”,軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面
文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。
4) 曲線顯示界面
4遠程控制內機
軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。

一、系統概述

熱泵空調系統的能耗問題是大樓日常運行成本控制的一大難題，整個暖通系統的能耗將占大樓能耗的50％以上，目前，國家的建設綠色節能建筑、節能減排的號召已經非常明確，節能環保是國家建設和發展的重要國策。地源熱泵可以高效利用可再生淺層地熱資源達到供暖、制冷等目的，地源熱泵更具有高效、節能省費和環保等優點，已在北美和歐洲的許多國家取得了較快的發展，我國的地源熱泵市場也日趨活躍。合理利熱泵技術，結合遠程監控系統，可實現不同溫度水平下地熱資源的高效利用，取得明顯的社會經濟效

二、系統效果分析

本系統是專門為熱泵空調系統設計的自動控制系統，旨在解決地源熱泵空調系統傳統手工控制所存在的問題，并引入自動控制理念到大樓的日常管理中。在大樓日常運轉和管理中引入自動控制思想，實現控制系統的群控和自控，能帶來普通舊有控制方案所無法提供的效果和功能，為業主的投資帶來最大的回報。
遠程集中監控系統不僅可以監控設備運行情況，還可以對數據進行整理、存儲、計算和分析，實現遠程控制，是提高設備自動化、信息化水平的重要保障。建立對地源熱泵系統的自動監控系統，在提高熱泵機組系統自動化程度的同時，還可為建筑能耗測評和節能評估分析提供數據來源和依據。監控中心服務器完成機組和循環水泵的三相電流、電壓、功率、溫度和流量等參數的接收、顯示、存儲和打印等功能，并將檢測到的相關參數進行計算，得到機組能效比與系統能效比，從而作為整個地源熱泵系統節能評估的依據，實現由下面上的數據監控功能。必要時對機組系統進行遠程控制，服務器將控制命令通過網絡送給機組和泵等被控對象，實現由上而下的設備控制功能。以單臺機組為監控單元，運行機組安裝現場采集傳感器及遠程控制終端，現場數據由進出口的 2個溫度傳感器，2個壓力傳感器，2 條地埋管測溫線纜，兩臺熱量表，一臺電量表組成。傳感器數據送至采集模塊接口，再通過采集模塊 RS485 接口傳輸至監控電腦遠程控制。（如果現場同時有 PLC 設備，可接于同一根 485 總線，連于遠程控制終端，即可實現設備的遠程啟停，參數的設定，狀態復位等

三、監控系統實現的功能

監控中心用一臺電腦可用于監控多個項目站點，也可多個監控中心監控同一個項目站點，監控中心實現可視化形式例如儀表盤，表格，現場模擬圖等形式展現給客戶前端，客戶可以在云平臺隨時登錄查看工程狀態，導出數據 excel 報表，數據云備份永不丟失。同時支持組態軟件的異地上位機監控，及微信報警及查詢，另控制器內可插入手機卡即可實現短信控制，短信報警，短信查詢功能，掉電報警等功能。

4.1 管理功能
直觀的圖形操作界面通過觸摸屏的系統軟件，可定制的組態界面，以便讓用戶可以直接通過面板查看整個空調系統的狀態，界面可以自定義重新開發。

4.2狀態顯示
    在面板上面可以直觀的看到水泵的運行狀態，故障狀態和手/自動狀態，可以實時顯示溫度、壓力、電量、熱量等相關參數，自動生成歷史曲線圖、歷史數據導出 Excel、數據、曲線圖打印、SQL 數據庫管理工具、定時備份、手動備份。
    如果將面板型PC進行聯網，可以在局域網內其它機器上面查看空調系統的狀態，管理更為高效。

4.3參數設定
    操作員權限設定，對不同的操作人員，可設置不同的權限，避免一些不熟悉系統的人產生誤操作，只有具備相應權限的人才能進行相應的操作，保障了空調冷熱源系統的安全性。對設備進行啟停控制，可在屏幕上面通過按鍵的方式實現對設備的啟停控制，甚至都不需要接觸到開關之類的設備，更加安全，而且更為直觀，效率更高。

4.4報警通知
    監控中心上位機組態軟件可實現就地聲音報警，短信通知報警，手機微信服務號報警推送，報警記錄查詢等功能。高級管理員查詢所有監控傳感器狀態，普通管理員查詢分管各區域或各類傳感器實時狀態，報警狀態等信息。報警短信通知根據值班表發送，同一監控點可同時一人或多人接收短信報警，保障短信通知準100%準確。

4.5空調系統冷熱負荷實時跟蹤、調節
    中央空調系統中設備的選型均根據空調系統的滿負荷狀態確定，而滿負荷狀態代表這樣一個概念：即考慮最不利的使用工況下、建筑物中所有需要服務的房間或場所同時使用空調，各種冷熱負荷互相疊加而成的綜合最大值。在實際的運行過程中，空調系統90%以上的時間處于部分負荷狀態下運行，顯然，根據滿負荷狀態下選定的設備讓其在部分負荷下連續長期運行，這些設備出路低效率運行狀態，造成很的能源浪費，因此具有很大的節能潛力。

四、熱泵系統監測的意義：

COP(Coefficient Of Performance),即能量與熱量之間的轉換比率，簡稱能效比。COP值(制冷效率)實際就是熱泵系統所能實現的制冷量（制熱量）和輸入功率的比值，在相同的工況下，其比值越大說明這個熱泵系統的效率越高越節能；因此在作制冷系統COP值比較之前，首先要確定各個熱泵系統是否在相同的工況之下，然后再進行計算比較。
地源熱泵系統的COP值較其他的空調系統要高，節能性好，在當前國家實施節能減排的形勢下，采用該技術具有重要的意義，因此，為擴大推廣利用地源熱泵技術，有必要構建地源熱泵能耗在線監測系統，該系統能自動檢測地源熱泵的運行情況，耗能及能效比的指標。
