一、實驗目的和原理：
膨脹顆粒污泥床（ExpandedGranular Sludge Bed，簡稱EGSB），它最初開發是通過顆粒污泥床的膨脹以改變廢水與微生物之間的接觸、強化傳質效果，以提高反應器的生化反應速度，從而大大提高反應器的處理效能。
EGSB反應器通過采用出水循環回流獲得較高的表面液體升流速度。這種反應器典型特征是其有效高的高徑比，較大的高徑比也是提高升流速度所需要。EGSB反應器液體的升流速度可達2.5～10m/h，這比UASB反應器的升流速度一般在1.0m/h左右要高的多。
EGSB反應器的基本構造與流化床類似，如前所述，其特點是具有較大的高徑比，一般可達3～5，生產性裝置反應器的高可達15～20m。
EGSB反應器的頂部可以是敞開的，也可以是封閉的。封閉的優點是可防止臭味外溢，如在壓力下工作，甚至可替代氣柜作用。EGSB反應器一般做成圓形，廢水由底部配水管系統進入反應器，向上升流通過膨脹的顆粒污泥床區，使廢水中的有機物與顆粒污泥均勻接觸被轉化成甲烷和二氧化碳等。混合液升流至反應器上部，通過設在反應器上部的三相分離器，進行氣、固、液分離。分離出來的沼氣通過反應器頂或集氣室的導管排出，沉淀下來的污泥自動返回膨脹床區，上清液通過出水渠排出反應器外。
EGSB膨脹顆粒污泥床污水處理裝置，它在技術上、工藝流程等方面的研究，使學生能達到以下目的：
1、 了解EGSB反應器基本構造；
2、 掌握EGSB膨脹顆粒污泥床實驗的基本運轉操作過程；
3、 加深對EGSB實驗基本原理的理解，提高理論和實踐知識。
二、技術指標及參數：注意:(參數做參考 )
1、環境溫度： 5℃～40℃
2、處理水量： 5～10L/h
3、進水水質：CODcr 500～1000mg/L 出水水質：CODcr 40～80mg/L
4、進水水質： BOD5 250～500mg/L 出水水質： BOD5 20～40mg/L
5、進水懸浮物：SS 150～200mg/L 出水懸浮物： SS 18～30mg/L
6、pH值：6.5～8.5
7、裝置外形總尺寸：長×寬×高=1500 mm×450 mm×2000mm
8、工作電源：AC220V±10%、50Hz，單相三線制，功率1100W，安全保護：具有接地保護、漏電保護、過流保護

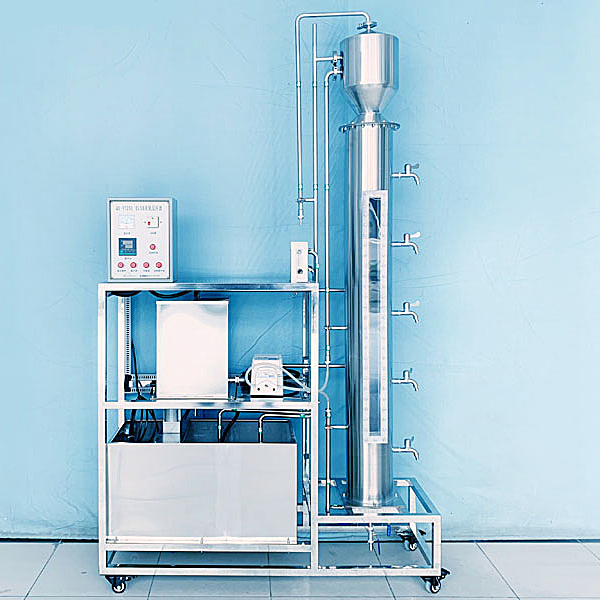

三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，300×400×400mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，200×400×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
4、緩沖池 1套、透明有機玻璃材質、壁厚10mm，250×250×350mm、
5、EGSB污泥床1套，帶夾套保溫、透明有機玻璃材質、壁厚6mm，規格：Ø150×1800mm、附件包括：不銹鋼加熱恒溫水浴1套、加熱恒溫水套1套〈一般保持35－45度〉、循環恒流水泵1臺（最高揚程10m、額定流量12L/min、功率90W）、溫度控制系統1套（控溫精度：±1℃）、PT100溫度傳感器1只；
6、濃縮池1只、透明有機玻璃材質、壁厚8mm，規格：Ø250×400mm、
7、防腐蝕提升磁力水泵2臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
8、流量測量與調節：進水流量計1只、（LZB-10、量程1~10L/h）
9、沼氣流量計1臺、
10、可編程自動控制器1套、
11、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
12、配套UPVC連接管道和閥門（中財品牌）。
13、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
14、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
常見問題：
1、如果我要購買EGSB反應器實驗裝置,膨脹顆粒污泥床實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的EGSB反應器實驗裝置,膨脹顆粒污泥床實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開EGSB反應器實驗裝置,膨脹顆粒污泥床實訓臺的發票，您需要提供開票資料。
3、你們的EGSB反應器實驗裝置,膨脹顆粒污泥床實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
