更新時間：2025-01-06 23:43:25
可選材質：鋁合金框架、鐵桌
用戶關注度：
簡要描述：

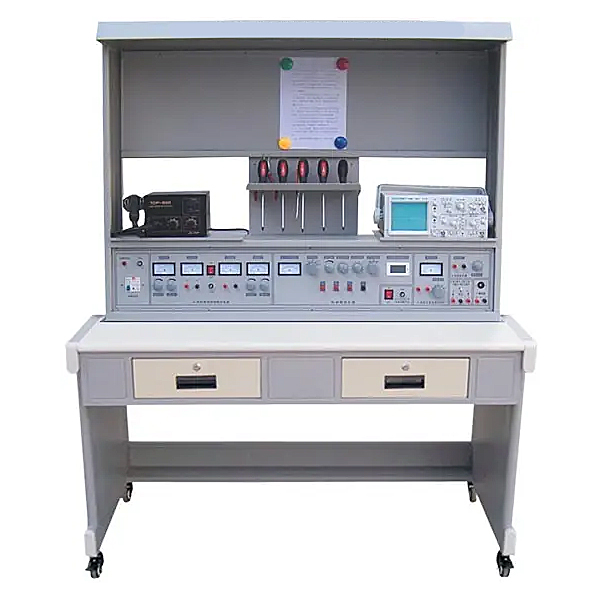

電子技能與生產工藝流水線創新實訓臺,電子流水線提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源
一、概述：
該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。
二、特點
1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。
2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。
3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
4、創新性：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。
5、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。
三、技術性能
1、輸入電源：單相三線220V±10%50Hz。
2、輸出電源：
1）直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
2）低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
3）函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示；
4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
5）音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
3、工作環境：溫度-10℃～+40℃
4、裝置容量：＜500VA
5、外形尺寸：1200mm×750mm×2000mm
四、實訓臺的構成
實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。
1、實訓桌：
鋼木結構，桌面為防靜電、耐磨材料制成。
2、控制柜：
提供交直流電源、信號源、安全插座等。
3、電源總控臺：
最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；
4、工具套件：
MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小+字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、1KG的焊錫絲個。
5、實訓線路板（套件）：2套
實訓線路涵蓋單片機、數字電路、模擬電路、機、電、聲、光、磁控制。
序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
1 | 溫控電路 | 10 | 電子門鈴電路 | 19 | 穩壓電源充電器電路 |
2 | 定時器電路 | 11 | 光控路燈電路 | 20 | 助聽器電路原理 |
3 | 調頻無線話筒電路原理 | 12 | 閃光電路 | 21 | 觸模開關電路 |
4 | 熄火報警器 | 13 | 航標燈 | 22 | 光控電燈電路 |
5 | 水箱水位自動控制器 | 14 | 防盜報警器電路 | 23 | 邏輯測試筆 |
6 | 多路搶答器 | 15 | 直流穩壓電路 | 24 | 水位報警器 |
7 | 門鎖防盜報警器 | 16 | OTL功率放大器 | 25 | 觸摸延時開關 |
8 | 充電器電路 | 17 | 訊響器電路原理 | 26 | 調光臺燈控制器 |
9 | 電子鐘 | 18 | 多發樣彩燈電路 |
五、實訓項目
（一）電子線路基本認識實訓
1、常用電子元器件的分類與封裝識別
2、常用電子元器件的質量測量工藝
3、產品裝配圖、方框圖、電路原理圖等知識
（二）電子元器件檢測實訓
1、電阻電容的識別與檢測
2、二極管的識別與檢測（管腳、材料、特性）
3、晶體管的識別與檢測（管腳、材料、特性）
4、場效應管的識別與檢測（管腳、材料、特性）
5、集成運算放大器的識別與檢測（管腳、性能指標）
6、中小規模數字集成電路（管腳、性能指標）
7、開關、繼電器、電聲器件的識別與檢測
（三）電子產品線路板焊接工藝實訓
1、焊接工具使用
2、焊接材料的種類與選用
3、手工焊接步驟
4、焊接質量分析
5、工業生產中的焊接技術介紹
熱門產品：電工實訓臺
常見問題：
1、如果我要購買電子技能與生產工藝流水線創新實訓臺,電子流水線，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電子技能與生產工藝流水線創新實訓臺,電子流水線是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電子技能與生產工藝流水線創新實訓臺,電子流水線的發票，您需要提供開票資料。
3、你們的電子技能與生產工藝流水線創新實訓臺,電子流水線都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
