（一）產品概述：

要求該套裝置采用先進的萬能網板嵌入式設計及模塊化實訓的新思路，學員可根據實訓項目的具體要求自己動手組合成相應的實訓電路，完成各種電路的接線工藝的實訓和電路原理的實驗展示要求，具備現時職業教育的“在做中學，在學中做”的需要。同時還要求該套裝置設計新穎、結構合理、功能齊全、安全可靠、造型美觀等特點，擴展升級容易。并采用框架式全鋼結構、鴨嘴型全鋼面板、鋁板蝕刻彩色噴描等先進工藝。

（二）技術參數：

輸入電源：AC380V 50Hz 三相五線
額定電流：20A

額定功率：＜5KW
環境溫度：－5～40℃
相對濕度：≤90％（25℃）

安全保護：漏電保護（動作電流≤30mA）過流保護熔斷器保護

設備重量：約150KG

（三）產品結構：

（1）桌身部分：

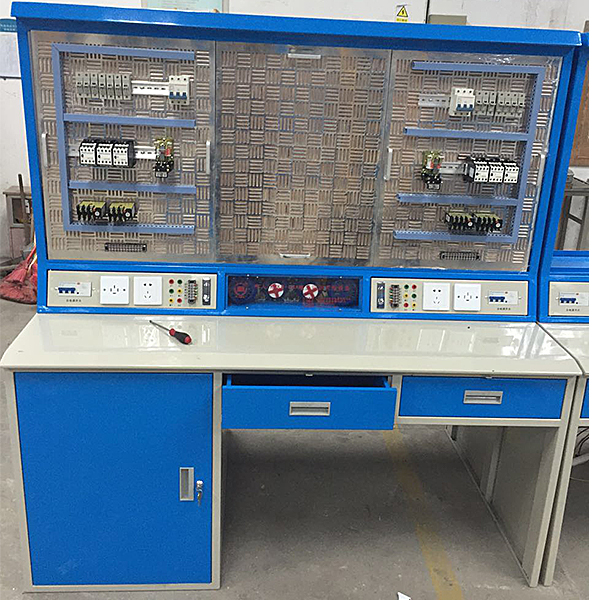

采用框架式全鋼結構，內嵌1.5mm厚優質冷軋鋼板經大型機械液壓剪折成型, 金屬表面經酸洗、磷化等化學防繡處理后，采用環氧樹酯高壓靜電彩色粉沫噴涂，保證鋼架不生銹不被腐蝕。所有連接件均采用無縫焊接，焊接后表面平整，無焊接點痕跡，防腐性好，緊密強固，長期負重不變形。桌身為雙面四工作位，設有4個抽屜(安裝掛鎖)，一側有一個儲物柜，以方便放置4塊安裝了電器的網板，儲物柜兩側安裝門，每個門只能取其中兩塊網板。桌身支架及桌身兩側藍色，抽屜和儲物柜門乳白色。要求桌身分兩部分：實訓部分和電源部分為上部，桌面、抽屜和儲物柜為下部，如圖1所示。電源從儲物柜內進入實訓設備。其中6 張實訓臺在儲物柜底部、工作臺頂部和兩側均預留電源線進出口中，其余34 張實訓臺在工作臺兩側預留電源線進出口。

（2）桌面部分：

采用優質冷軋鋼板經大型模具液壓成鴨嘴型。造型美觀，經久耐用，乳白色。

(3)實驗電源部分：

面板采用優質鋁化學蝕刻彩色加工處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用，乳白色。實驗電源部分安裝四組實訓實驗電路，每側兩組，每組設有三相空氣漏電開關（32A，漏電動作電流30mA, 動作時間≤0.1S）一個，三相插座（16A）一個，二、三孔單相插座（10A）一個。中間安裝四臺100ｗ△接電動機，電動機的6根引線引電源面板上的端子排上，并標明電動機首尾標志符號，每側可通過觀察窗口觀察兩臺電動機的運轉狀態。同時，要求電源面板的固定方式采用活動扣式，以方便維修。

(4)實操實訓部分：

每套設備配有6塊鋁合金萬能網板，大小一致，可自由組合各種實操項目，積極地發揮學生自主創新能力，方便教師操作以便培養和提高學生動手能力。其中4塊萬能網板安裝實訓電器，如圖2所示。

萬能網板規格尺寸690*512*2.0mm，網孔尺寸38.5*5.5mm，每塊網板都要帶手柄，網板的后面應安裝12mm厚的夾板。
（5）虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

（四）實驗項目：

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

（五）每面電工實訓設備實訓器件清單

序號	名稱	型號與規格	數量
1	單相電度表	DD862-2	1
2	空氣開關	3p	1
3	86型開關	4A/250V	1
4	平燈頭	6A/250V	2
5	86型插座	86型	1
6	電流互感器	150/5，BH-0.66，30Ф	1
7	墻壁開關座	86型	2
8	聲控開關	86型，118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R36B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	正反轉開關盒	LA4-3H	2
18	行程開關	LX19-222	2
19	行程開關	LX19-001	2
20	倒順開關	K03-15	1
21	日光燈管	T4三基色	1
22	鎮流器（電子式）	10W	1
23	日光燈座	T4	2
24	大功率電阻	75Ω/75W	3
25	二極管	1N5408	1
26	接線端子排	JF5-2.5/5	5
27	G形導軌	通用導軌	1
28	走線槽	25*25	2米
29	螺絲	415,420	90
30	螺絲刀	5*150	2
31	尖嘴鉗	6寸	1
32	剝線鉗	5寸	1
33	三相鼠籠異步電動機	380V，Y/△，180W	1
