一、概述

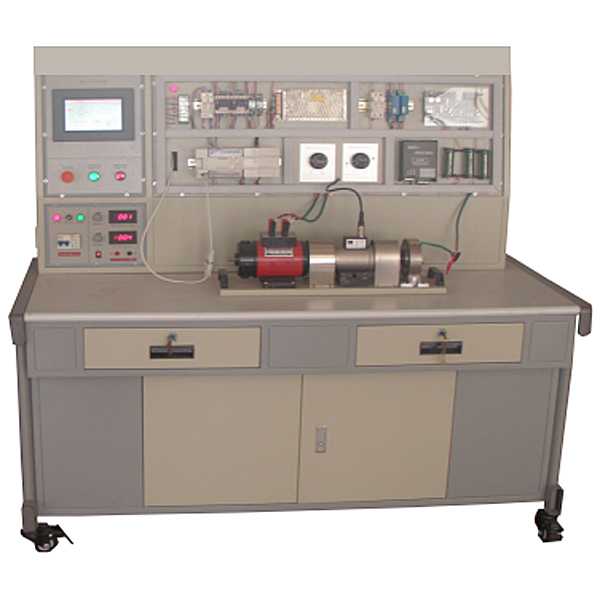

電機性能綜合測試裝置是集直流電機，交流電機對應的控制，運行，機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏實現采集數據與顯示。本實驗臺從專用電源控制臺、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。能較好地滿足各類院校相關專業對直流電動機、異步電動機、同步電動機等多種電機性能測試的教學和研究。

電機負載采用高性能、長壽命的新型磁粉制動器，負載調節穩定、可靠、方便。即可穩態測試，也可以進行快速瞬間測試。一臺基于W i n C E ( 中 文 版 )  操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面，它在系統中作為數據輸入、顯示監控及控制終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。

二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
4.測量參數及精度：
交、直流電流：±0.5%
交、直流電壓：±0.5%
功率：±0.5%
轉速及轉差率：±0.1%
扭矩：±0.1%
繞組電阻：±0.2%
二、系統基本配備
    1.電源控制臺

(1) 交流電源

三相四線（或三相五線）～380V±10%  50Hz （10A） 過流保護措施

單相0～220V±10%  50Hz （10A） 過流保護措施

交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。

 (2) 直流電源

提供直流調速器1臺 ,電位器調節輸出電壓大小。

同步電機勵磁電源 0-24V 可調。

2.電機導軌    固定電機機組.

3.電機
(1)DQ09直流電動機  (220V / 185W)

（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，絕緣等級E ）

(2)單相電容起動異步電動機

（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）

(3)三相異步電動機

（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

(4)三相同步電動機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

4.轉矩轉速傳感器

動態扭矩傳感器20Nm、

5.負載：磁粉制動器

磁粉制動器20Nm、0-1A穩流電源一組，用于對磁粉制動器控制。

6.微機扭矩儀

 提供轉矩,轉速,輸出功率測試儀

7.電流、電壓、功率采集模塊

EDA9033A三相電綜合參數檢測模塊， 具備單/三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能。

8.相關測試軟件（HMIBuilder嵌入版組態軟件）

基于觸摸屏的組態軟件運行環境 實現數據采集及顯示 實現電拖系統的系列控制操作.

9.嵌入式人機界面設備

7"高亮TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏，分辨率1024×1024。
WinCE(中文版) 操作系統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻400M，內存64M，存儲設備128M電子盤。
工作電源DC24V
具有兩個2.0的USB接口，支持工程備份及還原，支持外部輸入接口設備，如USB鼠標鍵盤等。
具備兩個DB9接口，COM1是RS-232接口，COM2具備一個RS-232接口和RS-485接口
支持Modbus協議通訊，模塊地址手動可設。

10.教學軟件

1、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

3、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

三、實驗內容
1.直流電動機實驗
(1)直流電動機空載特性試驗
(2)直流電動機負載試驗
(3)直流電動機效率測定
(4)直流電動機特性曲線測定
(5)直流電動機冷態電阻、溫升實驗等實驗
(6)直流電動機的轉速、輸出轉矩、功率、電壓、電流測定

2.單相電容啟動異步電動機實驗
(1)單相電容啟動異步電動機空載特性試驗
(2)單相電容啟動異步電動機堵轉試驗
(3)單相電容啟動異步電動機負載特性試驗
(4)單相電容啟動異步電動機效率測定
(5)單相電容啟動異步電動機特性曲線測定
(6)單相電容啟動異步電動機冷態電阻、溫升實驗

(7)單相電容啟動異步電動機的轉速、輸出轉矩、功率、電壓、電流測定
3.三相異步電動機實驗
(1)三相異步電動機空載特性試驗
(2)三相異步電動機堵轉試驗
(3)三相異步電動機負載特性試驗
(4)三相異步電動機效率測定
(5)三相異步電動機特性曲線測定
(6)三相異步電動機冷態電阻、溫升實驗

(7)三相異步電動機的轉速、輸出轉矩、功率、電壓、電流測定
4.三相同步電動機實驗
(1)三相同步電動機的起動
(2)三相同步電動機空載特性試驗
(3)三相同步電動機負載特性試驗
(4)三相同步電動機效率測定
(5)三相同步電動機特性曲線測定
(6)三相同步電動機V形曲線測定
(7)三相同步電動機冷態電阻、溫升實驗等
(8)三相同步電動機的轉速、輸出轉矩、功率、電壓、電流測定。
